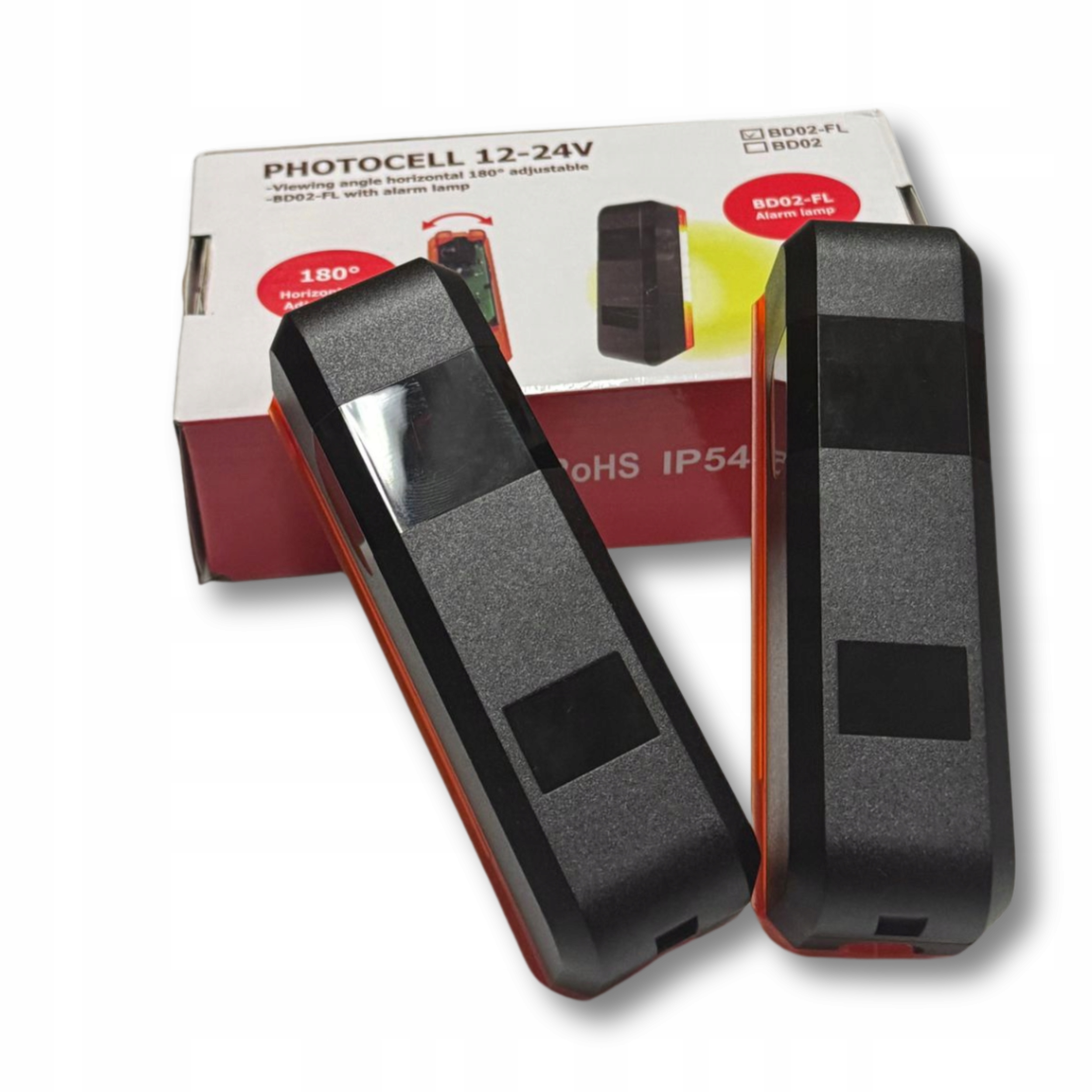

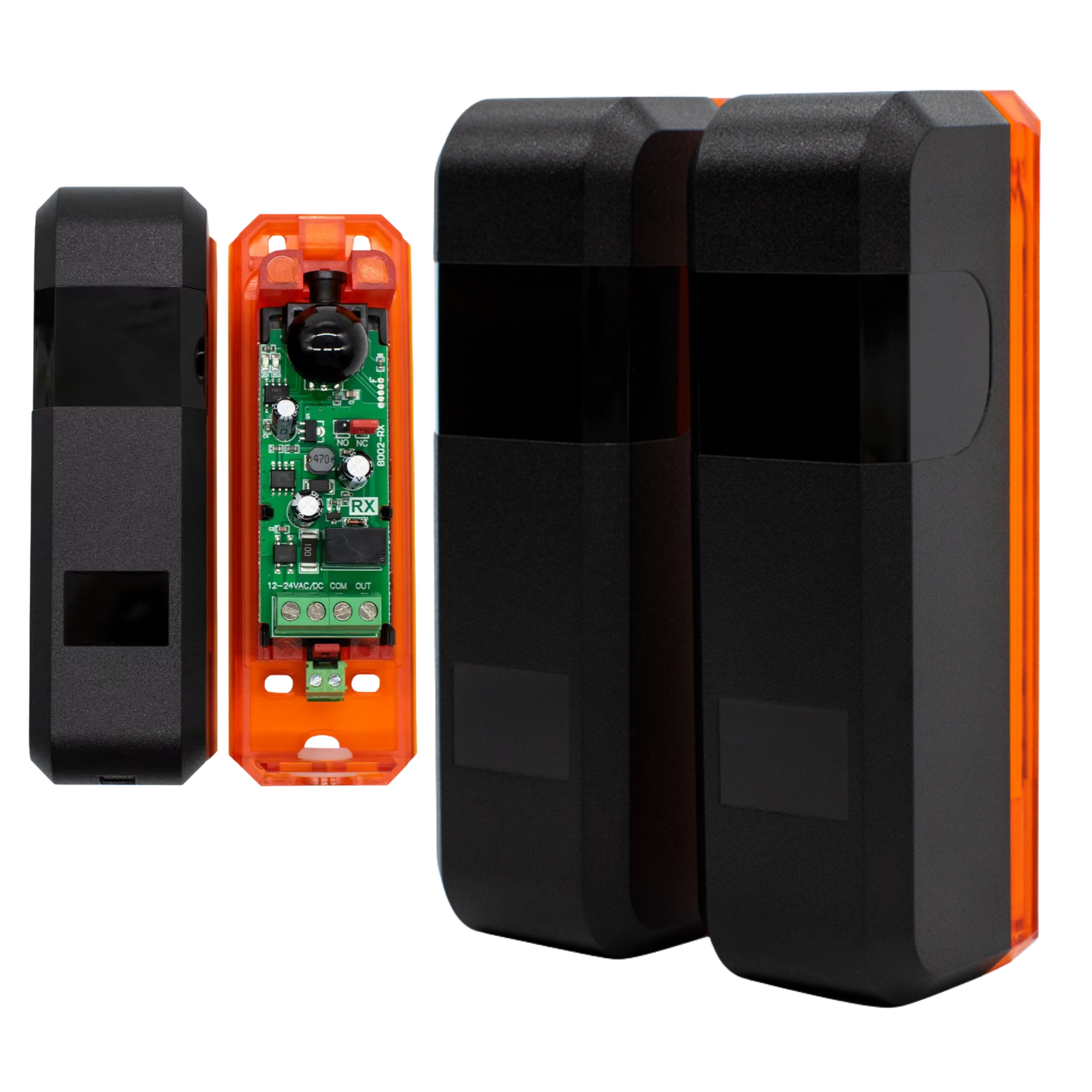

FOTOKOMÓRKI BDO2-FL z lampą LED

FOTOKOMÓKI GARAŻOWE IR DO BRAM

⭐ Fotokomórki garażowe IR – Prostota i niezawodność

Fotokomórki BDO2-FL z wbudowaną lampą LED to nowoczesne i niezawodne rozwiązanie do automatyki bramowej.

Zapewniają bezpieczeństwo podczas użytkowania bramy – zatrzymują jej zamykanie, gdy pojawi się przeszkoda, a dodatkowo poprawiają widoczność wjazdu dzięki wbudowanemu modułowi LED.

Dzięki prostej instalacji i szerokiemu zakresowi zasilania, zestaw sprawdzi się w każdym typie napędu bramowego.

⚙️SPECYFIKACJA

• Zasilanie: 12–24 V AC/DC ±10%
• Zasięg działania: > 12 m
• Kąt emisji wiązki IR: ±5°
• Stopień ochrony: P54 (odporny na kurz i zachlapania)
• Tryby pracy lampy: ciągły / pulsacyjny (ustawiany zworką)
• Typ detekcji: Podczerwień (IR)
• Temperatura pracy: od -10°C do +70°C
• Wymiary: 38×38×120 mm

⭐Dlaczego warto

• Większe bezpieczeństwo – zatrzymują ruch bramy po wykryciu przeszkody
• Wbudowana lampa LED – poprawia widoczność wjazdu, szczególnie po zmroku
• Łatwa instalacja – proste podłączenie do centrali 12–24V AC/DC
• Uniwersalne zastosowanie – kompatybilne z większością napędów bramowych
• Obudowa odporna na warunki atmosferyczne IP54
• Możliwość wyboru trybu pracy lampy: ciągły / pulsacyjny

✅Zastosowanie

• Bramy przesuwne
• Bramy skrzydłowe
• Bramy garażowe
• Szlabany
• Systemy kontroli dostępu i automatyki przemysłowej

⚙️Instalacja

Montaż fotokomórek

• Zamontuj Nadajnik (TX) i Odbiornik (RX) naprzeciw siebie, na wysokości 40–60 cm nad ziemią.
• Odległość między TX i RX: 1–15 metrów.
• Ustaw je tak, aby wiązka podczerwieni była nieprzerwana.

Podłączenie zasilania

• Podłącz TX i RX do zasilania 12–24 V AC/DC.
• Sprawdź, czy diody zasilania świecą się prawidłowo.

Podłączenie do centrali

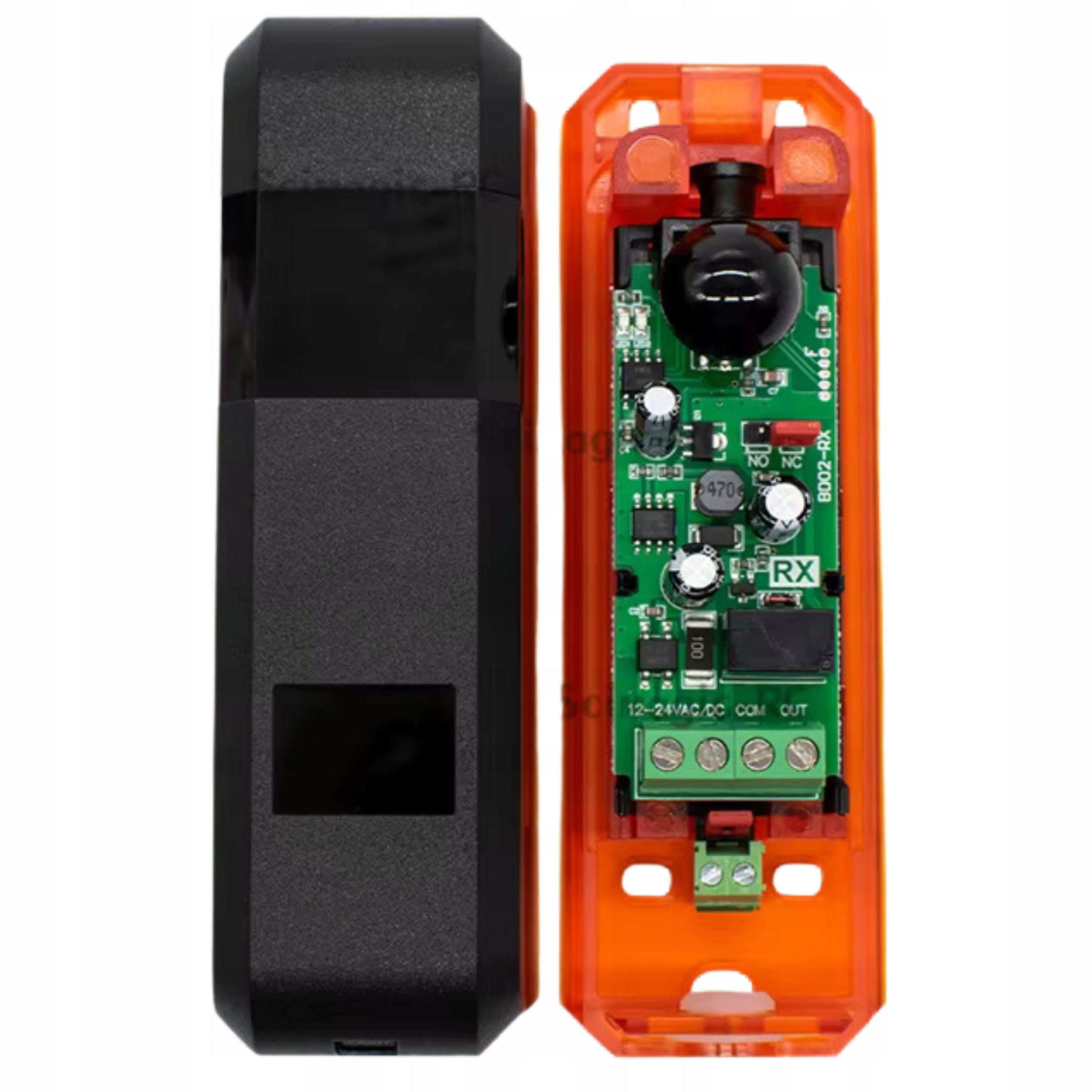

• Wyjście sygnałowe z RX (styki NO/NC) podłącz do odpowiedniego wejścia w centrali automatyki bramy.
• Standardowo używane jest wyjście NC.

Podłączenie lampy LED (wersja FL)

• Podłącz moduł LED do wyjścia sygnałowego centrali.
• Wybierz tryb pracy:

Zworka założona → tryb pulsacyjny

Zworka zdjęta → tryb ciągły

Test działania

• Po podłączeniu zasilania dioda RX świeci.
• Zasłoń wiązkę (np. ręką) → dioda RX gaśnie, brama reaguje.
• Sprawdź poprawne działanie lampy LED.

✅ DOSKONAŁA JAKOŚĆ

Obudowa z wytrzymałego poliwęglanu odpornego na warunki atmosferyczne (IP54). Fotokomórki zapewniają niezawodną i długotrwałą pracę w każdych warunkach

✅ BEZPIECZEŃSTWO

Wykrywają przeszkody w świetle bramy i zatrzymują jej ruch, chroniąc użytkowników oraz pojazdy. Wyposażone w wyjścia NO/NC kompatybilne z większością central sterujących

✅ ŁATWY MONTAŻ I OBSŁUGA
